Bộ lưu điện UPS là gì? Phân biệt Online, Offline và Line-interactive

Một cú chớp điện lúc nửa đêm, con server đang chạy sổ sách tắt cái phụp, sáng ra mở lên thì file hỏng, ổ cứng kêu lạch cạch. Cảnh đó không hiếm, và nó là lý do người ta đi tìm mua bộ lưu điện. Nhưng gõ “UPS” lên Google thì ra một rừng từ khó: online, offline, line-interactive, biến đổi kép, sóng sin chuẩn… rồi cuối cùng vẫn không biết mình cần con nào.

Bài này Daikon viết để gỡ đúng chỗ rối đó. Bạn sẽ hiểu bộ lưu điện UPS là gì ở mức bản chất, biết người ta còn gọi nó bằng những tên nào, phân biệt rành mạch ba loại UPS phổ biến, và quan trọng nhất: tự trả lời được câu “thiết bị nhà mình nên xài loại nào” trước khi bỏ tiền ra mua. Sau 15 năm nhập khẩu và lắp đặt UPS cho đủ nơi từ văn phòng nhỏ tới nhà máy, chúng tôi thấy phần lớn tiền mua sai đều bắt nguồn từ chỗ chọn nhầm loại chứ không phải nhầm giá.

Bộ lưu điện UPS là gì? (Uninterruptible Power Supply)

Bộ lưu điện UPS là thiết bị cấp điện tức thời cho tải khi điện lưới mất hoặc gặp sự cố, nhờ năng lượng đã tích sẵn trong ắc quy. UPS viết tắt của Uninterruptible Power Supply, dịch sát là “nguồn cấp điện liên tục”. Vậy bộ lưu điện tiếng Anh là gì? Chính là cụm từ đó, còn dân mình gọi gọn là bộ lưu điện. Trong lúc điện lưới vẫn bình thường, UPS còn âm thầm lọc và ổn định chất lượng điện cho thiết bị của bạn.

Nhiều người vẫn nhầm UPS với máy phát điện, nên nói rõ luôn: hai thiết bị này khác vai trò và thật ra bổ trợ cho nhau. UPS cấp điện tức thì, gần như không có độ trễ, chỉ 0 hoặc vài mili-giây (ms), nhưng thời gian giữ tải ngắn, thường tính bằng phút. Máy phát thì ngược lại, mất khoảng 10 đến 30 giây để nổ máy và vào tải, bù lại chạy được dài. Trong thực tế, mô hình chuẩn ở nhiều công trình là UPS gánh ngay khoảnh khắc mất điện đầu tiên để thiết bị không bị chớp nguồn, rồi máy phát khởi động xong sẽ tiếp quản đường dài.

Hiểu được chỗ này, bạn sẽ không kỳ vọng sai. UPS không phải để “chạy cả buổi khi cúp điện”, mà để không cho thiết bị chết đột ngột trong lúc chờ nguồn dự phòng khác vào, hoặc để bạn kịp lưu dữ liệu và tắt máy an toàn. Khái niệm này cũng được mô tả chuẩn trong mục Uninterruptible power supply trên Wikipedia nếu bạn muốn đối chiếu thêm. Còn bây giờ, hãy xem dân gian còn gọi thiết bị này bằng những tên nào, vì đó là chỗ nhiều người tìm sai hướng.

Bộ lưu điện UPS còn gọi là gì?

Tùy vùng miền và thói quen, cùng một thiết bị có thể được gọi bằng rất nhiều tên. Các cách gọi hay gặp nhất:

• Cục lưu điện: gọi theo hình dáng, thường chỉ các UPS nhỏ cỡ vài trăm VA đến khoảng 1kVA cắm cho máy tính, đầu ghi hình, modem.
• Máy lưu điện: cách gọi chung ở nhiều nơi, dùng cho cả UPS cỡ vừa và lớn.
• Ổ lưu điện: cách gọi truyền miệng, ý nói một cái “ổ cắm” có điện dự phòng. Vẫn là bộ lưu điện UPS mà thôi.
• Bộ tích điện và bộ lưu trữ điện: gọi theo chức năng tích điện vào ắc quy để dùng khi mất lưới.

Có một chỗ cần tách bạch kẻo lạc hướng. Hai cụm “bộ tích điện” và “bộ lưu trữ điện” còn được dùng cho hệ lưu trữ điện mặt trời (pin lưu trữ, inverter hybrid). Đó là nhóm thiết bị khác mục đích: chúng tích năng lượng nhiều giờ để dùng thay điện lưới, và không phải lúc nào cũng cam kết chuyển nguồn không gián đoạn. UPS thì sinh ra để bảo vệ tải ngay khoảnh khắc mất điện. Nếu bạn đang tìm thứ giữ cho server, máy y tế hay máy tính không bị tắt đột ngột, thì thứ bạn cần chính là bộ lưu điện UPS.

Hệ thống UPS gồm những gì và hoạt động ra sao?

Từ một cục UPS nhỏ cho đến một hệ thống UPS cho cả tòa nhà, nguyên lý bên trong vẫn xoay quanh ba khối chính. Hiểu được ba khối này là bạn nắm được gần hết cách hoạt động:

• Bộ chỉnh lưu / sạc: biến điện xoay chiều từ lưới (AC) thành một chiều (DC) để nạp cho ắc quy.
• Ắc quy: kho dự trữ năng lượng, quyết định UPS cầm tải được bao lâu khi mất điện.
• Bộ nghịch lưu: biến điện một chiều (DC) từ ắc quy trở lại xoay chiều (AC) để cấp cho thiết bị.

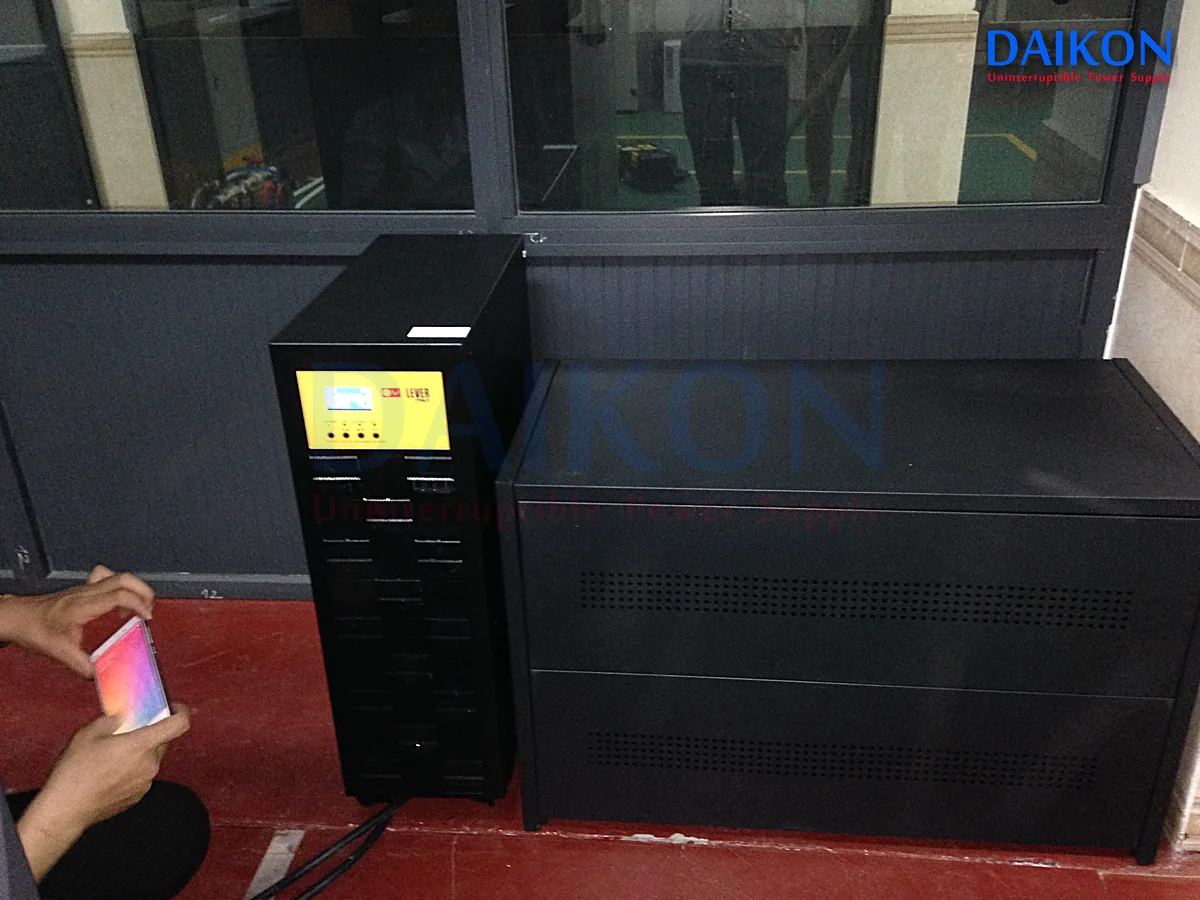

Riêng loại online còn có thêm một đường bypass (đường vòng dự phòng), lát nữa nói kỹ. Ở quy mô lớn, một hệ thống UPS không chỉ là một chiếc máy: nó gồm tủ UPS, dàn ắc quy, tủ phân phối, aptomat bảo vệ, và nhiều khi là hai máy chạy song song để dự phòng cho nhau. Càng lớn thì bài toán thiết kế hệ thống càng quan trọng hơn bài toán chọn máy.

Ba loại UPS: Offline, Line-interactive, Online và bảng so sánh

Đây là phần đáng tiền nhất của bài. Trên thị trường có ba loại UPS, khác nhau ở cách chúng “đứng” giữa lưới điện và thiết bị của bạn. Cùng đọc chậm từng loại, bảng so sánh tổng hợp nằm ngay bên dưới.

UPS Offline (Standby)

Đây là loại đơn giản và rẻ nhất. Bình thường, UPS offline cho điện chạy thẳng từ lưới sang thiết bị, ắc quy chỉ nằm chờ. Đến khi mất điện, nó mới chuyển tải sang chạy bằng ắc quy. Cú chuyển này có độ trễ, thường dưới khoảng 10 ms.

Mười mili-giây nghe như chớp mắt, và với nhiều thiết bị thì đúng là không sao. Nhưng cũng có tải nhạy không chịu được cú “hụt hơi” đó. Thêm nữa, sóng điện đầu ra của các dòng offline phổ thông thường là dạng bậc thang hoặc giả sin (mô phỏng sin), chứ chưa phải sin chuẩn như điện lưới sạch.

UPS offline hợp với: máy tính văn phòng thông thường, các thiết bị ít nhạy cảm, và những nơi ngân sách eo hẹp mà rủi ro chấp nhận được. Ví dụ ở dải nhỏ có Santak TG500 500VA và Santak TG1000 1kVA.

UPS Line-interactive

Loại này là bước nâng cấp thực dụng. Điểm cộng lớn nhất của line-interactive là có bộ ổn áp AVR (Automatic Voltage Regulator) tự nâng hoặc hạ điện áp về mức an toàn mà không cần đụng tới ắc quy. Nghĩa là khi điện khu vực cứ chập chờn lúc yếu lúc mạnh, nó chỉnh cho đều mà vẫn giữ nguyên năng lượng ắc quy để dành cho lúc mất điện thật.

Thời gian chuyển mạch của line-interactive nhanh hơn offline, tầm 2 đến 6 ms. Nó xử lý tốt tình trạng sụt áp, tăng áp diễn ra thường xuyên, thứ mà điện ở nhiều khu vực Việt Nam gặp hằng ngày.

Line-interactive hợp với: máy tính, thiết bị mạng, và đặc biệt là những khu vực có điện áp không ổn định. Trong dải đang bán có Valita V1000 1000VA/600W và Valita V2000 2kVA, cùng nằm trong danh mục bộ lưu điện Valita.

UPS Online là gì? Online biến đổi kép (double conversion)

Nhiều khách hỏi chúng tôi UPS Online là gì, và đây là câu trả lời ngắn nhất: đó là loại cao cấp nhất, cũng là loại chúng tôi lắp nhiều nhất cho tải quan trọng. UPS online biến đổi kép (double conversion) hoạt động theo nguyên lý: điện lưới AC được chỉnh lưu thành DC, rồi nghịch lưu tái tạo lại thành AC sạch cấp cho thiết bị. Điểm mấu chốt là tải của bạn luôn chạy trên nguồn do UPS tạo ra, cách ly hoàn toàn khỏi lưới.

Hệ quả của thiết kế này rất đáng giá. Vì tải vốn đã chạy trên nguồn UPS rồi, nên khi lưới mất, thời gian chuyển mạch là 0 ms, thiết bị không hề biết có chuyện gì xảy ra. Sóng đầu ra là sin chuẩn, và UPS lọc được mọi loại sự cố điện chứ không riêng gì mất điện.

Cái giá phải trả là gì? Online đắt hơn, và do phải biến đổi điện hai lần nên có hao tổn nhiệt: hiệu suất của UPS online thường vào khoảng 92 đến 96%, một số dòng có chế độ ECO đẩy lên tới khoảng 98% khi lưới điện tốt.

Online là lựa chọn cho: server và trung tâm dữ liệu, thiết bị y tế, viễn thông, dây chuyền sản xuất và PLC, cùng mọi tải nhạy cảm không được phép gián đoạn dù chỉ một nhịp. Ở dải này bạn có thể xem danh mục bộ lưu điện UPSET, Santak C1K cho cỡ nhỏ, hoặc dòng Tescom cho công suất lớn hơn.

Bảng so sánh 3 loại bộ lưu điện UPS

Tiêu chí	Offline (Standby)	Line-interactive	Online (biến đổi kép)
Tên tiếng Anh	Offline / Standby UPS	Line-interactive UPS	Online / Double-conversion UPS
Thời gian chuyển mạch	dưới khoảng 10 ms	khoảng 2 đến 6 ms	0 ms
Ổn áp AVR	Không	Có	Luôn tái tạo nguồn mới
Sóng ra phổ thông	Bậc thang / giả sin	Tùy dòng	Sin chuẩn
Mức bảo vệ	Cơ bản	Khá	Toàn diện, liên tục
Dùng cho thiết bị	PC văn phòng, thiết bị ít nhạy	PC, thiết bị mạng, nơi điện hay yếu mạnh	Server, y tế, viễn thông, dây chuyền, PLC
Ví dụ model đang có	Santak TG500, TG1000	Valita V1000, V2000	Santak C1K, Tescom TEOS 310
Chi phí	Thấp nhất	Trung bình	Cao hơn

Vậy bạn cần loại UPS nào? Bốn câu hỏi để tự quyết

Lý thuyết là vậy, giờ áp vào tình huống của bạn. Thay vì thuộc lòng thông số, hãy trả lời tuần tự bốn câu hỏi dưới đây, chúng tôi vẫn dùng đúng bộ câu này khi tư vấn cho khách.

Một, thiết bị của bạn có được phép chớp nguồn vài mili-giây không? Đây là câu quan trọng nhất. Nếu câu trả lời là không, ví dụ server đang ghi dữ liệu, máy y tế đang chạy, dây chuyền đang vận hành, thì bỏ qua hai loại kia, bạn cần online 0 ms.

Hai, điện khu vực của bạn có hay dao động không? Nếu điện cứ phập phù lúc yếu lúc mạnh, thì tối thiểu phải là line-interactive để có AVR ổn áp, đừng chọn offline.

Ba, tải này quan trọng, đắt tiền hay nhạy cảm tới mức nào? Tải càng quan trọng, càng khó thay thế, hậu quả hỏng càng nặng thì càng nghiêng về online.

Bốn, ngân sách và mức rủi ro bạn chấp nhận là bao nhiêu? Câu này để cân bằng ba câu trên với túi tiền, một cách trung thực.

Hai sai lầm phổ biến mà chúng tôi gặp đi gặp lại nằm ở hai đầu ngược nhau. Một là mua offline cho server hoặc thiết bị y tế, tiết kiệm được ít tiền máy nhưng đánh cược vào chỗ không được phép sai. Hai là mua thừa online cho một chiếc PC văn phòng đơn giản, bỏ tiền ra cho mức bảo vệ mình không dùng tới. Cả hai đều là tiền đặt sai chỗ.

Nếu thiết bị của bạn là server, hãy đọc thêm hướng dẫn mua UPS cho phòng server của chúng tôi, còn muốn đi sâu theo từng nhóm công suất thì chuyên mục cách chọn công suất UPS có các bài hướng dẫn riêng.

Bộ lưu điện UPS lưu điện được bao lâu?

Không có một con số chung cho mọi UPS, vì thời gian lưu điện phụ thuộc vào hai thứ: tải bạn đang cắm vào và dung lượng dàn ắc quy. Công thức tham khảo cho ước tính nhanh là: thời gian (giờ) xấp xỉ bằng điện áp dàn ắc quy nhân dung lượng Ah nhân hiệu suất, chia cho công suất tải (W). Đây chỉ là ước tính, vì ắc quy xuống cấp theo thời gian và công suất tải thực mới là con số quyết định.

Với UPS cỡ nhỏ gắn ắc quy trong thân máy, bạn nên hiểu thời gian giữ tải là để kịp lưu việc và tắt máy an toàn, không phải để làm việc tiếp cả buổi. Muốn lâu hơn thì tăng số lượng hoặc dung lượng ắc quy, thường bằng dàn ắc quy ngoài. Con số chính xác chỉ có sau khi đo tải thật, đó là lý do chúng tôi luôn khảo sát trước khi chốt cấu hình.

Chọn đúng loại rồi mới bàn tới thương hiệu và công suất

Khi đã khóa được loại UPS phù hợp, bước tiếp theo mới là chọn dải công suất, thời gian lưu điện và thương hiệu. Ở phân khúc online cho doanh nghiệp, một trong những dòng phổ biến chúng tôi phân phối là Tescom, thương hiệu có mặt ở nhiều dải công suất phù hợp cho phòng server và hạ tầng kỹ thuật.

Lấy một ví dụ dễ hình dung: với một phòng máy tầm trung, model Tescom TEOS 310 10kVA là cỡ công suất thường được nhắc tới. Nhưng xin nhấn mạnh, con số kVA cụ thể phải dựa trên tổng tải đo thật cộng hệ số dự phòng, chứ không nên chọn theo cảm tính. Đây là chỗ dễ mua thiếu hoặc mua thừa nhất.

Thực tế lắp đặt cho thấy quy mô càng lớn thì việc tính đúng loại và công suất càng quan trọng. Trong dự án UPS 120kVA cho nhà máy công nghiệp Thái Nguyên, toàn bộ dây chuyền và hệ điều khiển đều thuộc nhóm tải không được phép gián đoạn, nên bài toán không chỉ là “mua UPS to” mà là chọn đúng loại online, đúng công suất và đúng cấu hình ắc quy cho thời gian cầm tải mong muốn.

Daikon cung cấp và lắp đặt đủ cả ba loại UPS. Các hãng Tescom, UPSET và Valita là thương hiệu chúng tôi phân phối chính hãng; ngoài ra chúng tôi cung cấp và lắp đặt thêm Santak, EPI và một số hãng khác, tư vấn dựa trên tải thực tế của bạn. Nguyên tắc chúng tôi giữ là: mọi con số công suất và thời gian lưu điện đều chỉ là ước tính cho tới khi khảo sát tải thật, vì thiết bị của mỗi nơi mỗi khác. Nếu muốn có phương án cụ thể, bạn cứ yêu cầu báo giá qua Zalo kèm danh sách thiết bị cần bảo vệ.

Tóm lại cho dễ nhớ: bộ lưu điện UPS là gì? Là lớp đệm giữa lưới điện và thiết bị của bạn, và chọn đúng loại (Offline, Line-interactive hay Online) quan trọng hơn chọn hãng hay chọn giá. Bộ lưu điện UPS là gì cũng đồng nghĩa với việc bạn mua sự yên tâm cho những thứ không được phép tắt đột ngột.

Câu hỏi thường gặp về bộ lưu điện UPS

UPS là viết tắt của gì? Bộ lưu điện tiếng Anh là gì?

UPS là viết tắt của Uninterruptible Power Supply, nghĩa là nguồn cấp điện liên tục. Đây cũng chính là cách gọi bộ lưu điện bằng tiếng Anh.

Bộ lưu điện dùng để làm gì?

Bộ lưu điện cấp điện tức thời từ ắc quy khi điện lưới mất, để máy tính, server, thiết bị y tế hay dây chuyền không bị tắt đột ngột và mất dữ liệu. Khi lưới còn điện, nhiều loại UPS còn lọc và ổn định điện áp cho thiết bị. Nó giữ tải trong thời gian ngắn chứ không thay được máy phát điện.

UPS Online khác Offline thế nào?

UPS Offline cho điện chạy thẳng từ lưới tới thiết bị và chỉ chuyển sang ắc quy khi mất điện, độ trễ dưới khoảng 10 ms, sóng ra thường là giả sin. UPS Online biến đổi kép luôn tái tạo điện qua ắc quy và bộ nghịch lưu, nên chuyển mạch 0 ms và sóng sin chuẩn. Online đắt hơn và dành cho tải không được phép gián đoạn như server, y tế, sản xuất.

Bộ lưu điện có lưu được bao lâu?

Tùy tổng tải thực và dung lượng dàn ắc quy (số bình, điện áp, Ah), nên không có con số cố định cho mọi trường hợp. UPS cỡ nhỏ thường chỉ đủ để lưu việc và tắt máy an toàn. Muốn cầm tải lâu hơn thì tăng số lượng hoặc dung lượng ắc quy, và con số chính xác cần tính sau khi đo tải thật.

UPS có thay được máy phát điện không?

Không, và cũng không nên kỳ vọng vậy. UPS cấp điện tức thì nhưng chỉ trong thời gian ngắn (tính bằng phút), còn máy phát chạy được dài nhưng mất 10 đến 30 giây mới vào tải. Với hệ thống quan trọng, người ta thường dùng cả hai: UPS gánh khoảnh khắc đầu, máy phát lo đường dài.

Sóng sin chuẩn với sóng sin mô phỏng khác nhau nhiều không?

Có. Sóng sin mô phỏng (dạng bậc thang) đủ dùng cho tải đơn giản, nhưng với thiết bị nhạy, UPS online với sóng sin chuẩn là lựa chọn an toàn hơn hẳn vì nó tái tạo nguồn điện sạch liên tục.
